水工高性能聚合物砂漿/混凝土耐久性解決方案：GMT納米改性丙烯酸混凝土增韌劑
在水利工程中，混凝土結構的耐久性直接影響工程的安全運行與全生命周期成本。受水利工程所處自然環(huán)境、服役條件和運行特點的影響，在環(huán)境侵蝕與結構負荷的長期作用下，傳統(tǒng)水泥砂漿/混凝土普遍存在的脆性大、抗裂性差、界面粘結弱等缺陷，導致結構開裂、磨損、凍融破壞和化學侵蝕，不僅影響服役年限，也顯著增加后期維修投入。
影響混凝土耐久性的主要因素
沖磨空蝕/水流沖刷/鹽類侵蝕/碳化
開裂/冰拔破壞/霉菌、微生物/凍融循環(huán)
針對上述難題，我司自主研發(fā)的GMT納米改性丙烯酸混凝土增韌劑，摻入聚合物砂漿/混凝土后可解決傳統(tǒng)混凝土脆性大、抗裂性差、界面薄弱等缺陷，兼具高強度、高延性、耐磨性和耐久性，在水利工程領域展現(xiàn)出廣闊的應用前景。

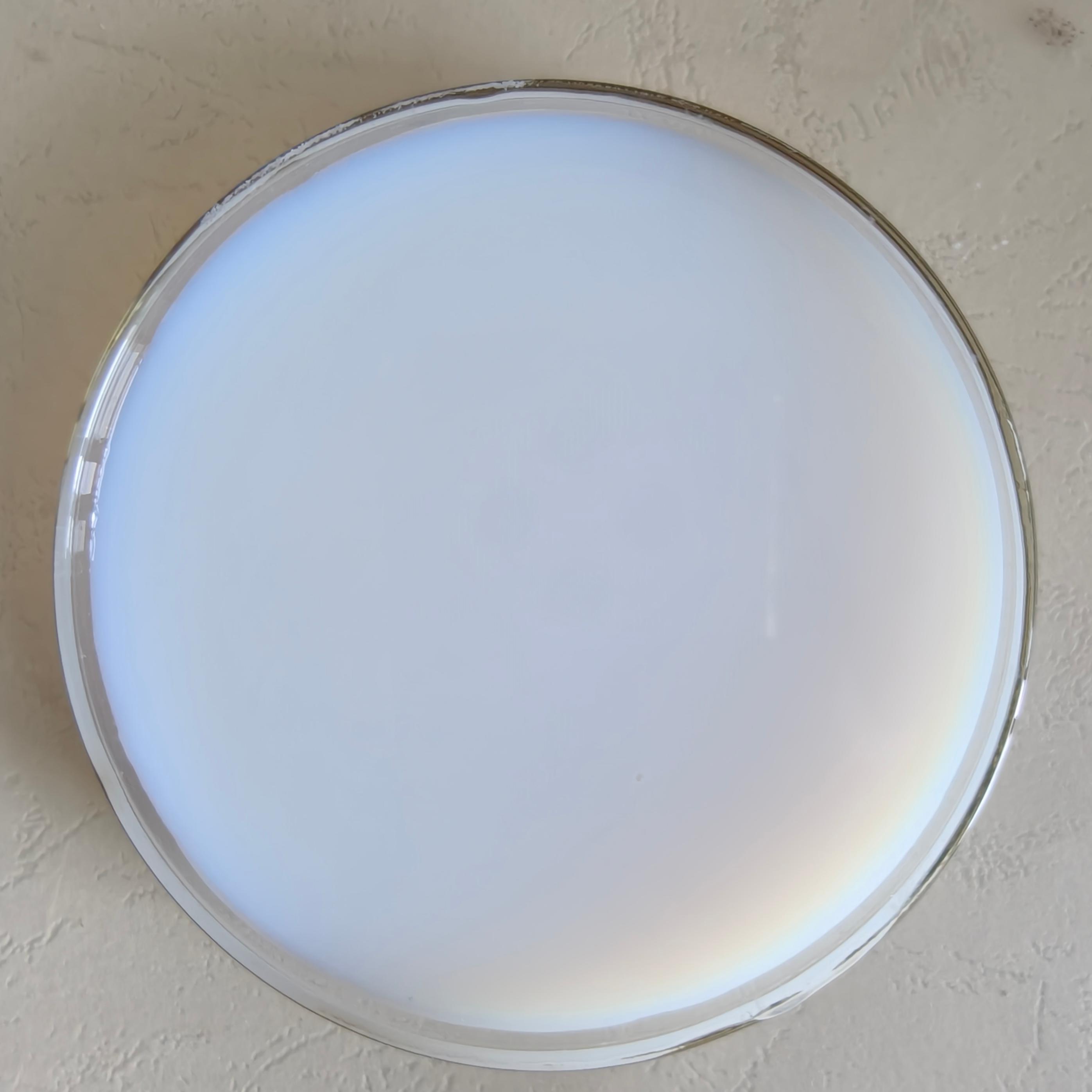

增韌劑產(chǎn)品圖片及性能指標
項目 | |||
1 | 外觀 | 乳白色均勻流體、無雜質(zhì)、無沉淀、不分層 | |
2 | 不揮發(fā)物的質(zhì)量分數(shù)，% | 40±1或商定 | |
3 | pH值 | ≤7 | |
4 | 機械穩(wěn)定性 | 不破乳、無明顯絮凝物 | |
5 | 凍融穩(wěn)定性（3次） | 無異常 | |
6 | 鈣離子穩(wěn)定性（0.5%CaCl2溶液） | 48h無分層，無沉淀，無絮凝 | |
7 | 貯存穩(wěn)定性 | 無硬塊、無絮凝、無明顯分層和結皮 | |
執(zhí)行標準：GB/T20623-2006《建筑涂料用乳液》
GMT納米改性丙烯酸混凝土增韌劑添加至聚合物砂漿/混凝土中后，乳液可形成閉孔結構阻斷水分遷移，使聚合物砂漿/混凝土在經(jīng)歷300次凍融循環(huán)后質(zhì)量損失＜3%，具備優(yōu)異的抗凍融性能。同時，納米粒子及乳液顆粒的物理填充，可降低聚合物砂漿/混凝土總孔隙率30%-40%，并使氯離子滲透系數(shù)降低60%-80%，使其具備極致的密實性和卓越的耐化學腐蝕性能。
在成膜階段，該增韌劑形成的三維網(wǎng)絡結構能夠有效填充孔隙、橋接微裂縫，在裂縫擴展時產(chǎn)生橋聯(lián)效應，使聚合物砂漿/混凝土的抗折強度較普通材料提高40%-50%、抗沖擊性能提升50%以上、抗裂性能與形變能力提升2-3倍，具備高抗折強度和高延性，降低脆性斷裂風險。
添加GMT納米改性丙烯酸混凝土增韌劑的水工高性能聚合物砂漿/混凝土粘結性能優(yōu)異，對骨料、舊混凝土基面具有極強的粘結強度（通常≥2.0 MPa），與鋼筋/鋼絲板的握裹力≥3.0 MPa，可有效確保鋼筋與聚合物砂漿/混凝土協(xié)同工作，增強層間結合、結構整體性與安全性，解決傳統(tǒng)聚合物砂漿/混凝土界面薄弱問題。此外，該產(chǎn)品可顯著改善聚合物砂漿/混凝土的和易性與體積穩(wěn)定性，降低混凝土的干燥收縮，減少施工收縮裂縫的產(chǎn)生。
水工高性能聚合物砂漿/混凝土的關鍵技術指標
項目 | |||
1 | 抗壓強度，MPa | ≥40 | |
2 | 抗折強度，MPa | ≥6.0 | |
3 | 粘結強度，MPa | ≥2.0 | |
4 | 抗?jié)B壓力，MPa | ≥1.2 | |
5 | 對鋼筋握裹力，MPa | ≥3.0 | |
6 | 氯離子擴散系數(shù)， m2/s | ＜3×10-12 | |
7 | 抗硫酸鹽耐蝕系數(shù) | ≥0.95 | |
8 | 抗沖磨強度，h/(kg/m2) | ≥50 | |
9 | 吸水率，% | ≤5 | |
10 | 28d干燥收縮率（×10??） | ≤300 | |
11 | 極限抗拉應變，% | ≥3 | |
執(zhí)行標準：SL/T 352-2020《水工混凝土試驗規(guī)程》
GMT納米改性丙烯酸混凝土增韌劑可改善聚合物砂漿/混凝土的和易性、可泵送性和自流平性（視具體配方），易于攤鋪和抹平，兼具良好體積穩(wěn)定性。該增韌劑為無毒無味的水性體系，無甲醛，符合環(huán)保安全標準，可應用于包括飲用水源地在內(nèi)的敏感水工環(huán)境，尤其適用于嚴苛條件下大壩、渠道、渡槽、港口、跨海大橋、隧道等特種結構需求。

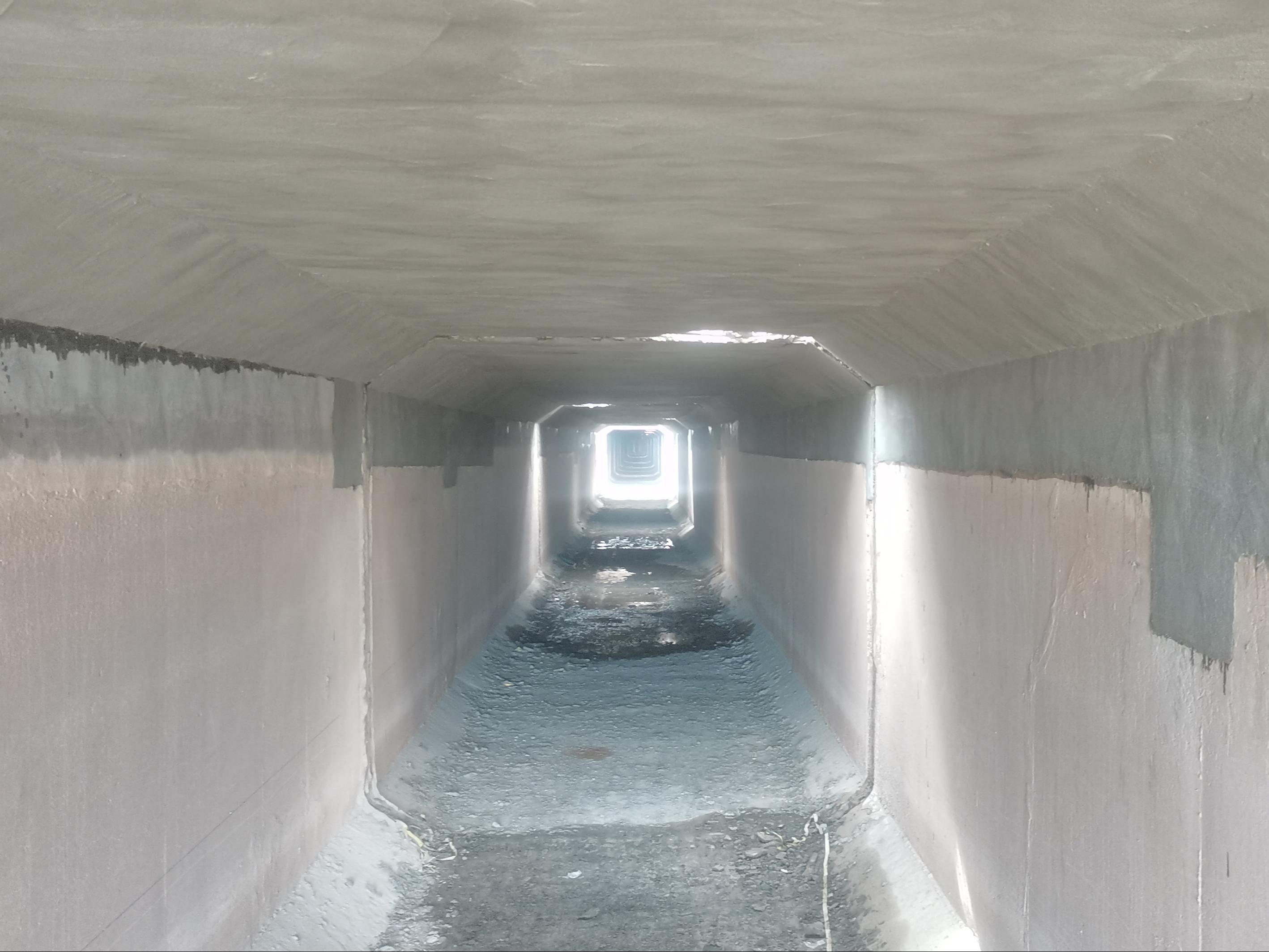

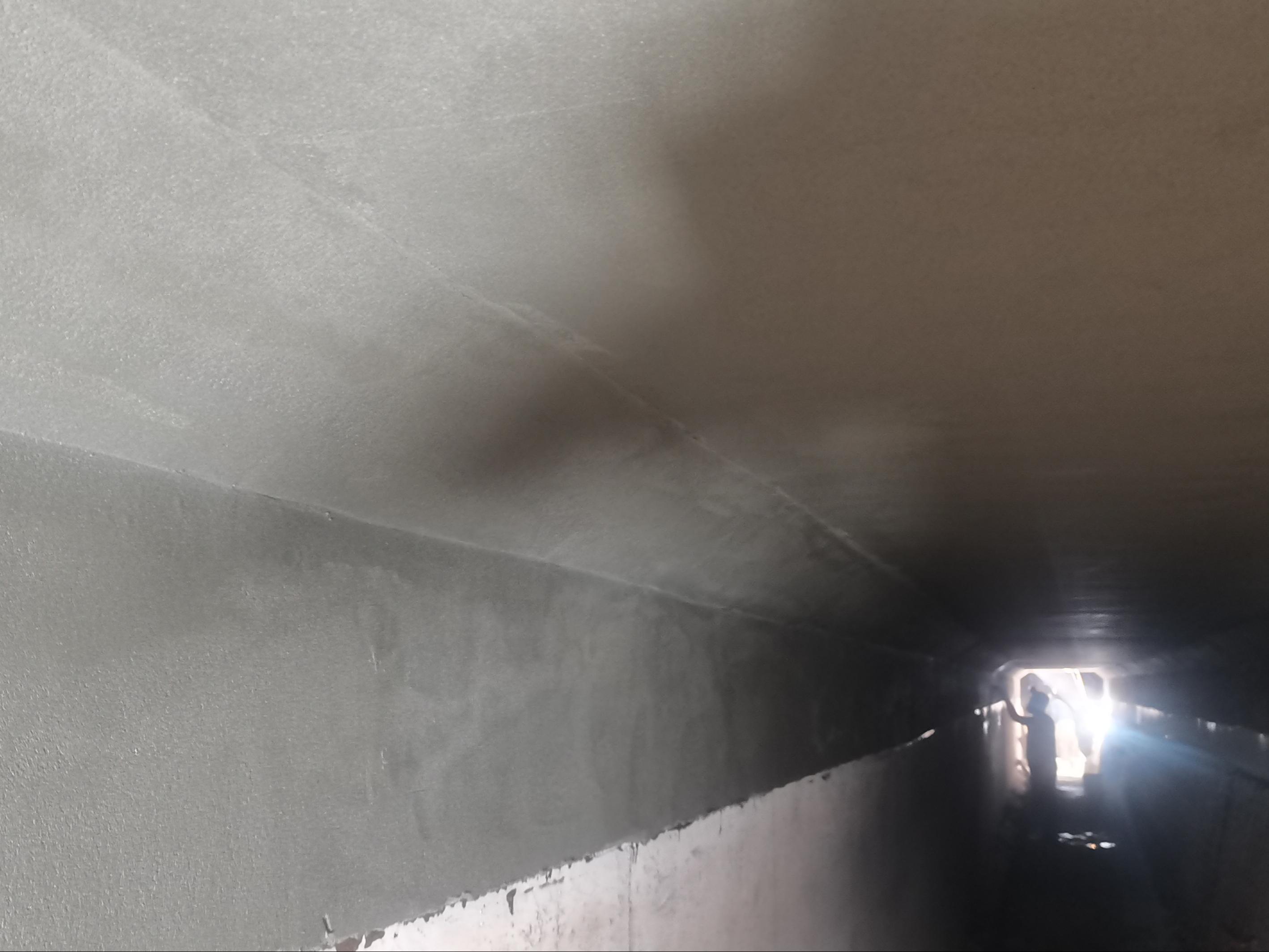

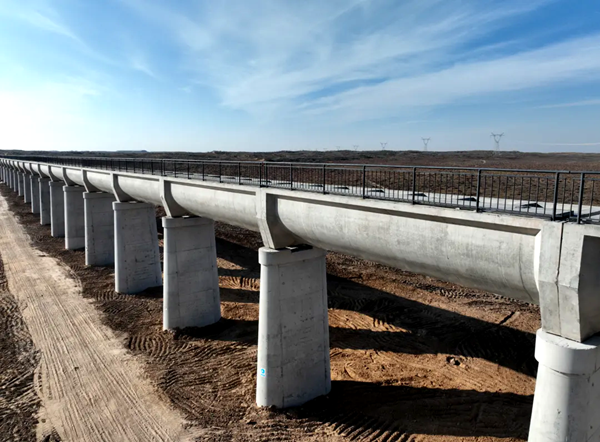

甘肅景電二期提質(zhì)增效工程

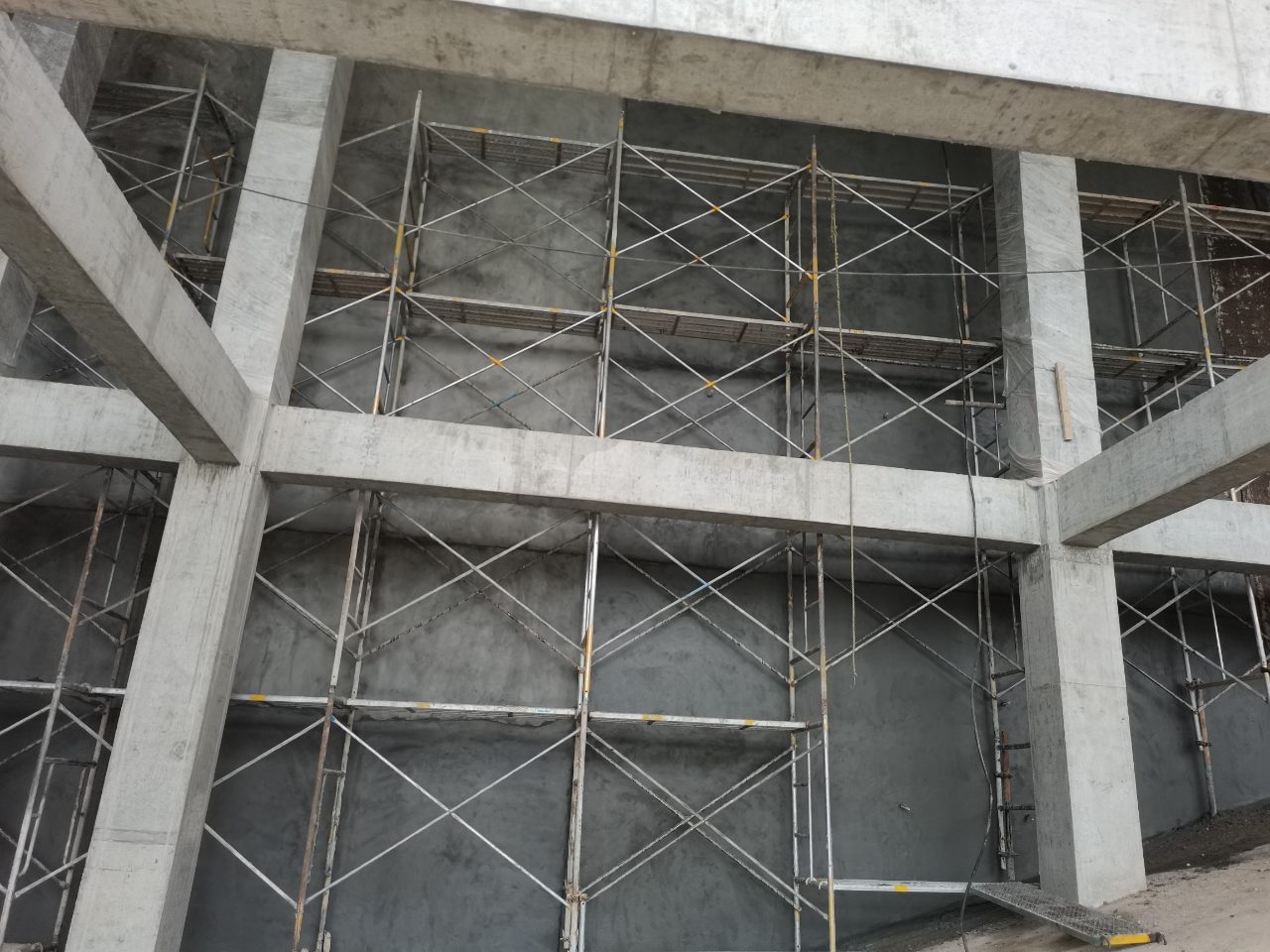

湖北漳河水庫溢洪道修復工程

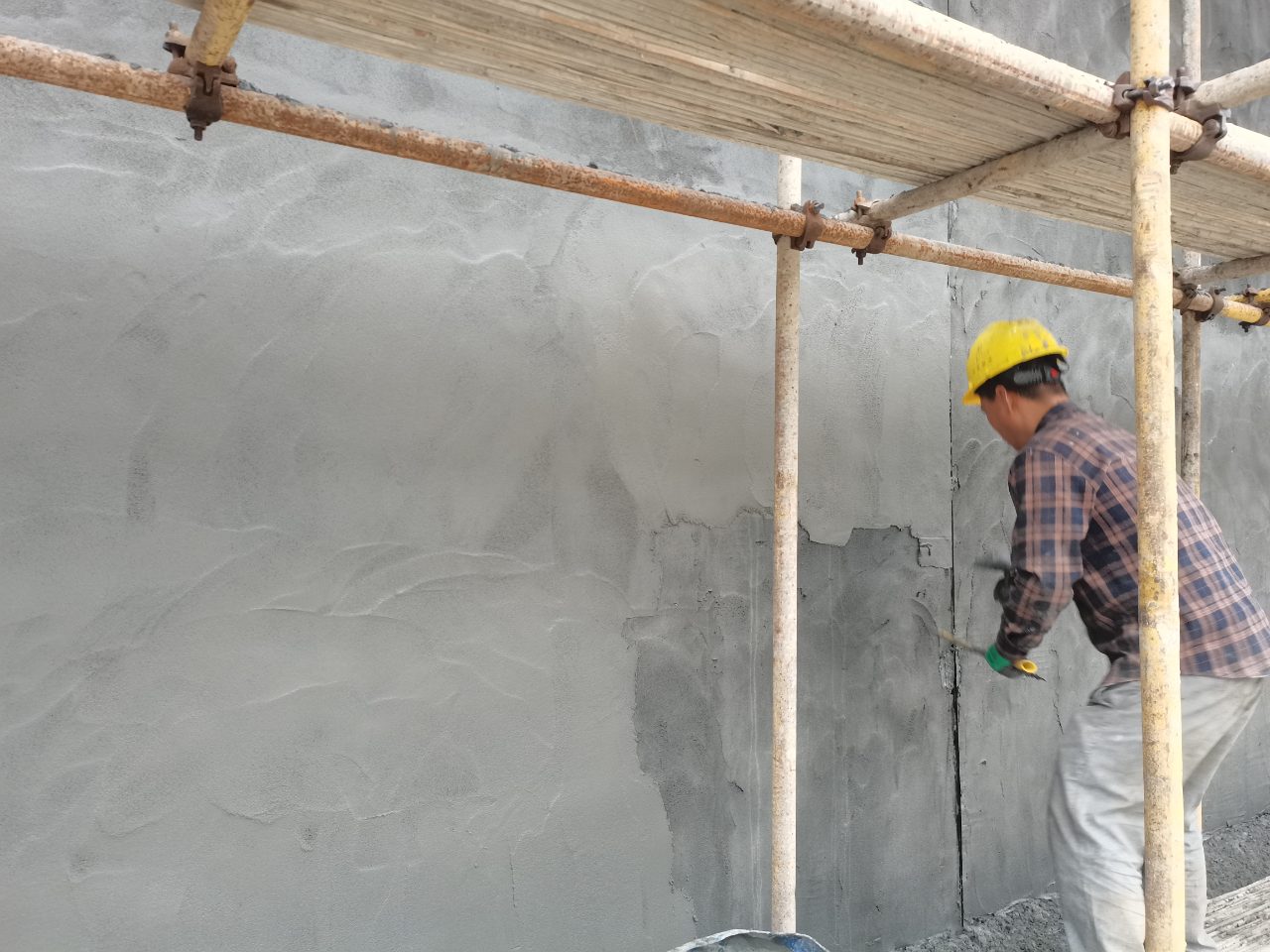

GMT納米改性丙烯酸混凝土增韌劑目前已成功應用于甘肅省水利發(fā)展“十四五”規(guī)劃的重點項目——景泰川電力提灌工程二期提質(zhì)增效工程與全國八大人工水庫之一、湖北省管轄的最大水庫——漳河水庫除險加固工程中，混凝土的抗裂性與抗沖磨性能顯著。實踐表明，添加GMT納米改性丙烯酸混凝土增韌劑的水工高性能聚合物砂漿/混凝土能夠滿足水工建筑物力學性能和耐久性要求，延長水工建筑物的使用壽命，降低工程維護成本。盡管每立方米混凝土材料成本增加約80–120元，但維修周期可延長2–3倍，全生命周期綜合成本降低約30%，實現(xiàn)了工程經(jīng)濟性與耐久性的統(tǒng)一。
